| 品牌：基斯顿 | 型号：CWQ | 材质：铸钢 |
| 连接形式：法兰 | 类型(通道位置)：直通式 | 驱动方式：手动 |
| 产品别名：卧式直通除污器 | 流动方向：单向 | 用途：排污 |
| 适用介质：水 | 压力环境：常压 | 规格：DN150-500 |
河南基斯顿阀门有限公司厂家直销CWQ卧式直通除污器，公司秉承质量、诚信经营的宗旨，为客户提供物美价廉的产品和完善的售后服务，欢迎咨询选购！

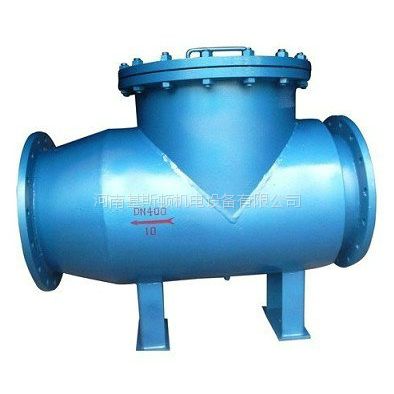

CWQ卧式直通除污器产品概述：
CWQ卧式直通除污器适用于热水系统，接管公称直径DN150-500，卧式直通除污器是用来排除安装和运行时掉进热水管道内的污物，以保护设备和防止通路堵塞。
CWQ卧式直通除污器适用范围：
1、除污器用来排除安装和运行时掉进热水管道内污物以保护设备和防止通路堵塞。
2、除污器安装在热交换站或热水采暖用户热力入口处的供水或回水管道上。
3、二种工作压力供选用：Pg0.59Mpa、Pg0.98Mpa
CWQ卧式直通除污器连接尺寸：
DN | Φ | e | d1×d1 | d2×d2 | B | C | L1 | L | H | H1 | K |
150 | 260 | 4.5 | 159×4.5 | 219×6.5 | 220 | 510 | 120 | 850 | 613 | 818 | 160 |
200 | 350 | 4.5 | 219×6 | 325×8 | 260 | 660 | 140 | 1046 | 706 | 978 | 200 |
250 | 400 | 5 | 273×8 | 377×8 | 280 | 730 | 150 | 1132 | 757 | 1083 | 280 |
300 | 450 | 5 | 325×8 | 377×8 | 285 | 770 | 170 | 1148 | 807 | 1195 | 300 |
350 | 500 | 8 | 377×10 | 480×10 | 320 | 840 | 200 | 1260 | 850 | 1210 | 320 |
400 | 550 | 10 | 426×10 | 500×10 | 350 | 920 | 220 | 1340 | 900 | 1240 | 350 |
450 | 600 | 12 | 477×12 | 580×12 | 400 | 1260 | 240 | 1700 | 920 | 1380 | 400 |
500 | 650 | 14 | 530×14 | 620×14 | 420 | 1540 | 270 | 2000 | 970 | 1500 | 450 |
