| 品牌：基斯顿 | 型号：Y45Y | 加工定制：是 |
| 材质：铸钢 | 连接形式：法兰 | 公称通径：20-200mm |
| 适用介质：水、 蒸汽、 油品、 弱酸碱介质 | 压力环境：常压 | 工作温度：常温 |
| 流动方向：单向 | 驱动方式：杠杆式 | 零部件及配件：执行器 |
| 形态：柱塞式 | 类型(通道位置)：直通式 | 标准：国标 |
| 密封形式：软密封型 | 规格：DN20-200 |
河南基斯顿阀门有限公司厂家直销Y45Y杠杆式调节阀，公司秉承质量、诚信经营的宗旨，为客户提供物美价廉的产品和完善的售后服务，欢迎咨询选购！
Y45Y杠杆式调节阀产品概述：

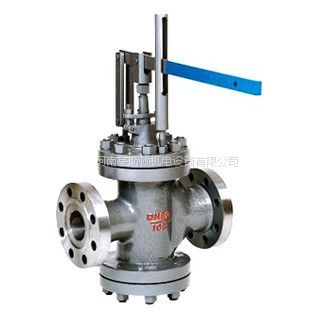

Y45Y杠杆式调节阀是由杠杆机构和调节机构（单座、双座、套筒等直行程调节机构）两部分组成。杠杆式调节阀的伸长杠杆与角行程电动执行机构的曲柄用销连接，完成其调节阀的作用，其杠杆也可与浮球（自购）连接作液面调节。该产品可用于发电厂及其它场合，尤其需要执行机构与阀门本身分离安装的场合。型号有ZVGP单座阀、ZVGN双座阀、ZVGM套筒阀。
Y45Y杠杆式调节阀零件材料：
阀体、阀盖：HT200、ZG230—450、ZG1Cr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti、司太立合金堆焊
填 料：聚四氟乙烯、柔性石墨、不锈钢波纹管
垫 片：橡胶石棉板、1Cr18Ni9Ti、石棉缠绕垫片
阀杆、推杆：2Cr13、1Cr18Ni9Ti
衬 套：2Cr13
常温、中温杠杆单座调节阀：（mm）
公称通径 DN | L | H1 | H | I | s | d | c | 重量KG | |||
PN（MPa） | |||||||||||
1.6 | 4.0 | 6.4 | 常温型 | 中温型 | |||||||
G3/4″ | 75 | 30 | 370 | 447 | 1060 | 12 | 10 | 30 | 15 | ||
20 | 180 | 190 | 50 | 442 | 582 | 26 | |||||
25 | 185 | 190 | 200 | 115 | 535 | 675 | 30 | ||||
32 | 200 | 210 | 210 | 120 | 545 | 685 | 32 | ||||
40 | 220 | 230 | 235 | 130 | 560 | 700 | 42 | ||||
50 | 250 | 255 | 265 | 145 | 600 | 740 | 46 | ||||
65 | 275 | 285 | 295 | 180 | 795 | 955 | 305 | 16 | 15 | 45 | 90 |
80 | 300 | 310 | 320 | 195 | 815 | 975 | 105 | ||||
100 | 350 | 355 | 370 | 200 | 820 | 980 | 120 | ||||
125 | 410 | 425 | 440 | 245 | 1030 | 1240 | 310 | 18 | 15 | 175 | |
150 | 450 | 460 | 475 | 255 | 1050 | 1165 | 230 | ||||
200 | 550 | 560 | 570 | 295 | 1125 | 1260 | 265 | ||||
常温、中温杠杆双座调节阀：（mm）
公称通径DN | L | H1 | H | I | s | d | c | 重量KG | |||
PN（MPa） | |||||||||||
1.6 | 4.0 | 6.4 | 常温型 | 中温型 | |||||||
25 | 185 | 190 | 200 | 120 | 545 | 695 | 1060 | 12 | 10 | 30 | 31 |
32 | 200 | 210 | 210 | 120 | 550 | 700 | 35 | ||||
40 | 220 | 230 | 235 | 140 | 570 | 730 | 40 | ||||
50 | 250 | 255 | 265 | 145 | 600 | 740 | 48 | ||||
65 | 275 | 285 | 295 | 190 | 815 | 970 | 305 | 16 | 15 | 45 | 90 |
80 | 300 | 310 | 320 | 210 | 845 | 1010 | 110 | ||||
100 | 350 | 355 | 370 | 220 | 870 | 1030 | 130 | ||||
125 | 410 | 425 | 440 | 270 | 1080 | 1290 | 310 | 18 | 15 | 45 | 195 |
150 | 450 | 460 | 475 | 280 | 1095 | 1310 | 250 | ||||
200 | 550 | 560 | 570 | 320 | 1175 | 1395 | 402 | ||||
250 | 640 | 660 | 670 | 450 | 1545 | 1820 | 210 | 20 | 15 | 40 | 690 |
300 | 720 | 735 | 750 | 465 | 1580 | 1855 | 840 | ||||
